Wie misst man die Ebenheit von Präzisionsstahlbändern?

Wie misst man die Ebenheit von Präzisionsstahlbändern?

Als Lieferant von Präzisionsstahlbändern verstehe ich die entscheidende Bedeutung der Ebenheit bei diesen Hochleistungsprodukten. Präzisionsstahlbänder werden in einer Vielzahl von Branchen eingesetzt, darunter Druck, Verpackung, Lebensmittelverarbeitung und Elektronikfertigung. Jede Abweichung von der perfekten Ebenheit kann bei Endanwendungen zu erheblichen Problemen führen, wie z. B. ungleichmäßigem Druck, falsch ausgerichteter Verpackung oder ungenauer Platzierung der Komponenten. In diesem Blog werde ich einige gängige Methoden zur Messung der Ebenheit von Präzisionsstahlbändern vorstellen.

1. Sichtprüfung

Die Sichtprüfung ist die grundlegendste und erste Methode zur Beurteilung der Ebenheit von Präzisionsstahlbändern. Bei dieser Methode wird lediglich der Gürtel unter geeigneten Lichtverhältnissen betrachtet. Eine gut beleuchtete Umgebung kann dabei helfen, offensichtliche Wellen, Locken oder Dellen auf der Oberfläche des Riemens zu erkennen.

Allerdings hat die visuelle Inspektion ihre Grenzen. Es ist sehr subjektiv und kann nur relativ großflächige Ebenheitsprobleme erkennen. Kleinere Abweichungen, die bei Präzisionsanwendungen dennoch die Leistung des Riemens beeinträchtigen können, werden oft übersehen. Beispielsweise können in der hochpräzisen Elektronikfertigung bereits kleinste, mit bloßem Auge nicht sichtbare Wellungen zu Problemen beim Montageprozess führen.

2. Lineal-Methode

Die Linealmethode ist im Vergleich zur Sichtprüfung ein quantitativerer Ansatz. Ein Lineal, ein langer, flacher Stab mit einer präzise bearbeiteten Kante, wird auf die Oberfläche des Stahlbandes gelegt. Mit einer Fühlerlehre kann der Spalt zwischen Lineal und Bandoberfläche an verschiedenen Stellen entlang der Länge und Breite des Bandes gemessen werden.

Um eine genaue Beurteilung zu erhalten, sollte das Lineal lang genug sein, um einen erheblichen Teil der Bandoberfläche abzudecken. Wenn Sie beispielsweise einen breiten Gürtel messen, ist möglicherweise ein Lineal von 1 Meter oder länger erforderlich. Mit der Fühlerlehre lassen sich Spaltmaße von wenigen Mikrometern messen und so Ebenheitsabweichungen präziser ermitteln.

Diese Methode ist relativ einfach und kostengünstig, weist jedoch einige Nachteile auf. Es handelt sich um eine Punkt-für-Punkt-Messung, was bedeutet, dass sie besonders bei großen Bändern zeitaufwändig sein kann. Außerdem liefert es nur Informationen über die Ebenheit an den Punkten, an denen das Lineal platziert wird, und erfasst möglicherweise nicht die gesamten Ebenheitseigenschaften der gesamten Bandoberfläche.

3. Optische Messsysteme

Zur Messung der Ebenheit von Präzisionsstahlbändern erfreuen sich optische Messsysteme immer größerer Beliebtheit. Diese Systeme nutzen Laser oder andere optische Technologien, um die Oberfläche des Bandes zu scannen und ein dreidimensionales Profil der Oberfläche zu erzeugen.

Eine gängige Art optischer Messsysteme ist das Lasertriangulationssystem. Bei diesem System wird ein Laserstrahl auf die Bandoberfläche projiziert und das reflektierte Licht von einer Kamera erfasst. Durch die Analyse der Position des reflektierten Lichts auf dem Kamerasensor kann der Abstand zwischen Sensor und Bandoberfläche an jedem Punkt berechnet werden. Diese Daten werden dann verwendet, um ein detailliertes Oberflächenprofil des Bandes zu erstellen.

Optische Messsysteme bieten mehrere Vorteile. Sie sind berührungslos, d. h. sie beschädigen die Bandoberfläche während des Messvorgangs nicht. Darüber hinaus können sie in relativ kurzer Zeit eine hochauflösende vollflächige Messung durchführen. Beispielsweise kann ein modernes optisches Messsystem eine gesamte Bandoberfläche in wenigen Minuten scannen und detaillierte Informationen über die Ebenheit des gesamten Bereichs liefern.

Allerdings können optische Messsysteme teuer in der Anschaffung und im Unterhalt sein. Für den genauen Betrieb ist außerdem eine saubere und stabile Umgebung erforderlich, da Staub, Vibrationen und andere äußere Faktoren die Messergebnisse beeinflussen können.

4. Koordinatenmessgeräte (KMGs)

Koordinatenmessgeräte sind hochpräzise und vielseitige Geräte zur Messung der Ebenheit von Präzisionsstahlbändern. Ein KMG berührt mit einer Sonde die Oberfläche des Bandes an mehreren Punkten und zeichnet die Koordinaten dieser Punkte in einem dreidimensionalen Raum auf.

Die Sonde kann je nach den Anforderungen der Messung eine mechanische Sonde oder eine berührungslose Sonde sein. Mechanische Sonden eignen sich besser zum Messen harter und glatter Oberflächen, während berührungslose Sonden besser zum Messen empfindlicher oder weicher Materialien geeignet sind.

KMGs können äußerst genaue Messungen mit einer Genauigkeit von bis zu einigen Mikrometern liefern. Sie können auch komplexe Geometrien und Oberflächenprofile messen und eignen sich daher ideal für die Messung von Präzisionsstahlbändern mit besonderen Formen oder Merkmalen.

Allerdings sind KMGs groß, teuer und erfordern einen erfahrenen Bediener. Außerdem sind sie im Vergleich zu anderen Messmethoden relativ langsam, da die Sonde jeden Punkt auf der Bandoberfläche einzeln berühren muss.

5. Luftmessmethode

Bei der Air-Gage-Methode handelt es sich um eine berührungslose Messmethode, bei der mithilfe von Luftdruck der Abstand zwischen Messkopf und Bandoberfläche gemessen wird. Ein Luftmessgerät besteht aus einem Messkopf mit einer kleinen Luftdüse. Durch die Düse wird Druckluft geblasen und der Gegendruck gemessen, der durch das Auftreffen der Luft auf die Bandoberfläche entsteht.

Der Gegendruck ist proportional zum Abstand zwischen Messkopf und Bandoberfläche. Durch Bewegen des Messkopfes über die Bandoberfläche kann die Ebenheit des Bandes ermittelt werden.

Die Luftmessmethode ist schnell, berührungslos und kann kleine Ebenheitsabweichungen messen. Außerdem ist es im Vergleich zu einigen anderen Messmethoden relativ kostengünstig. Allerdings reagiert es empfindlich auf Luftdruckschwankungen und die Oberflächenrauheit des Bandes. Wenn die Bandoberfläche zu rau ist, können die Messergebnisse ungenau sein.

Zusammenfassend lässt sich sagen, dass zur Messung der Ebenheit von Präzisionsstahlbändern mehrere Methoden zur Verfügung stehen, von denen jede ihre eigenen Vor- und Nachteile hat. Die Wahl der Messmethode hängt von verschiedenen Faktoren ab, wie der erforderlichen Genauigkeit, der Größe und Form des Bandes, dem verfügbaren Budget und der Produktionsumgebung.

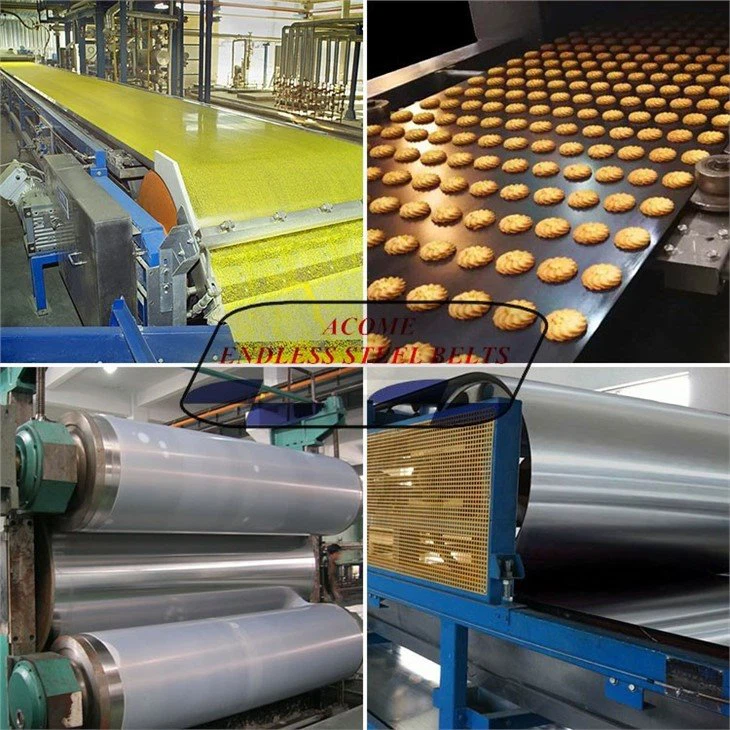

In unserem Unternehmen sind wir bestrebt, qualitativ hochwertige Präzisionsstahlbänder mit ausgezeichneter Ebenheit anzubieten. Wir verwenden eine Kombination dieser Messmethoden, um sicherzustellen, dass unsere Riemen den strengsten Qualitätsstandards entsprechen. Ob Sie brauchenBreite endlose Stahlbänder,Geschweißte endlose Stahlbänder, oderPräzisions-EndlosstahlbänderWir können Ihnen die besten Produkte und Dienstleistungen bieten.

Wenn Sie Interesse an unseren Präzisionsstahlbändern haben oder Fragen zur Ebenheitsmessung haben, können Sie uns gerne für die Beschaffung und weitere Gespräche kontaktieren. Wir freuen uns darauf, Sie zu betreuen und Ihre spezifischen Anforderungen zu erfüllen.

Referenzen

• Smith, J. (2018). Präzisionsmesstechnik für Metalloberflächen. London: Metal Publishing Co.
• Johnson, A. (2019). Optische Messtechnik in der Fertigung. New York: Industriepresse.
• Brown, C. (2020). Koordinatenmessgeräte: Prinzipien und Anwendungen. Chicago: Veröffentlichungen zu Werkzeugmaschinen.
